Style NO. :
泡沫切割機集成智能控制系統,簡化操作流程并提升切割精度。創新多軸聯動技術支持多維造型切割(部分三維免建模),高效應用于日用品、工藝品及工業部件加工。未來將向全自動高精度方向迭代升級。
1.龍門架構:整體鈑金成型床身+20mm膠合臺面,確保垂直/水平精度。
2.智能操作:中文系統直讀CDR/CAD圖紙,自帶三維模擬與免編程切割。
3.精密傳動:滾珠絲杠+直線導軌組合,精度達±0.05mm,壽命超5萬小時。
4.安全系統:雙伺服急停+斷點續切,防護絕緣等級IP54
5.多維加工:四軸聯動旋轉盤支持2D-4D造型,可選配多絲切割模組。
1.多維造型工程:會展美陳/城市IP雕塑/建筑裝飾(浮雕羅馬柱)
2.異型字體解決方案:多維曲面字/球形漸變字/斜面發光字
3.精密鑄造配套:消失模鑄造/五軸曲面模具/防震包裝模塊
產品名稱
|

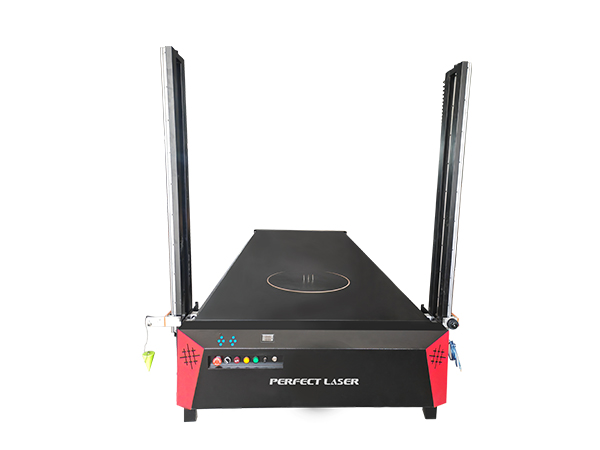

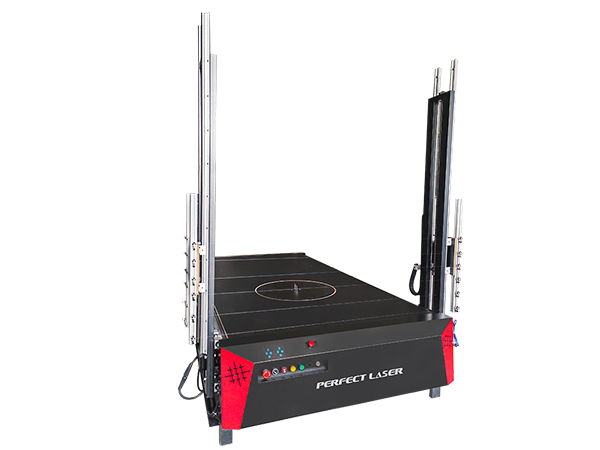

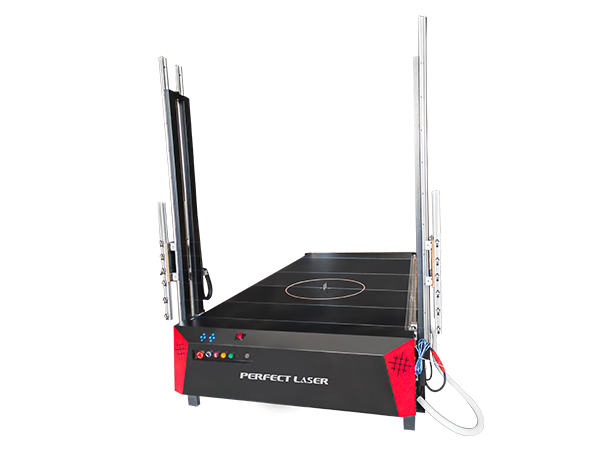

自動垂直桌面發熱絲數控3D泡沫切割機
|
常用尺寸
|
2212(寬度1.35米/長度2.2米/高度1.25米)
3012(寬度1.35米/長度3米/高度1.25米)
3030(寬度4米/長度3米/高度1.25米)
2525(寬度2.5米/長度2.5米/高度1.25米)
|
工作行程(切割尺寸)
|
以上尺寸均為可加工到的尺寸,非設備外形尺寸
|
切割精度
|
誤差0.2-0.6MM之間(電熱絲材質,環境及泡沫的干濕度等因素)
|
文件支持格式
|
標準G代碼
|
工作臺結構
|
加厚鈑金結構,型材焊接
|
工作電壓
|
AC220V/50Hz
|
傳動方式
|
X軸:雙條高精度圓軌(高精度絲桿齒條傳動)
|
Y軸:雙條高精度圓軌(高精度滾珠絲桿傳動)
|
|
繪圖軟件
|
CDR AotoCAD/CaxaCAD(平面軟件)
|
操作軟件
|
CNCUSB(支持切割二維平面,三維模型,椎體等)
|
驅動器
|
860 542 驅動器
|
驅動電機
|
高速步進電機(86 57)
|
工作臺面
|
20MM厚度密度多層膠合板,平整度高,耐高溫
|
控制
|
臺式電腦或者筆記本電腦 支持win7 win10 XP系統
|
線纜
|
高柔耐磨屏蔽線纜
|
操作軟件
|
軟件可自動編程,三維立體也可以自動規劃路徑,簡單方便
|
可選配功率
|
單絲改為多絲機
|
增加水平軸
|
